Proizvodi

Dom / Proizvodi / Stroj za odabir i postavljanje

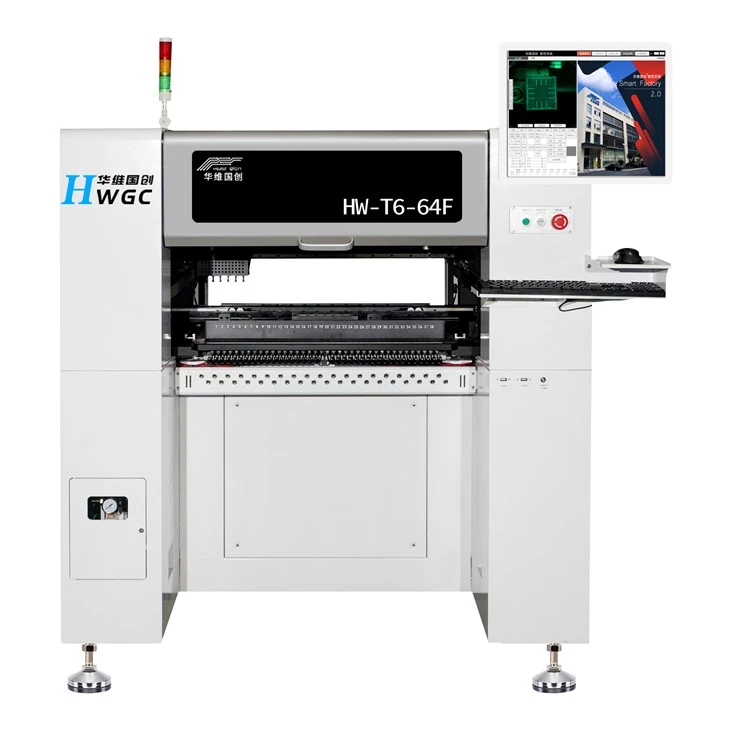

SMT HW-T6-64F

Usvajajući tehnologiju sinkronog postavljanja s četiri-glave, odlikuje se velikom brzinom (8000 točaka na sat), visokom preciznošću (±0,01 mm) i inteligentnim radom, podržavajući 0201 mikro-komponentu i QFP/BGA blisko-pinske čipove. Opremljen sa 6-sustavom vida kamera, ima programiranje jednim klikom za automatsku optimizaciju i kompatibilan je s 505mm×430mm PCB pločama. Primjenjiv je na područja kao što su potrošačka elektronika, LED rasvjeta i automobilska elektronika, pružajući profesionalnu ambalažu otpornu na udarce i vodu kako bi se osigurala sigurnost transporta. To je učinkovito i stabilno SMT rješenje koje ispunjava različite proizvodne zahtjeve uz visoke troškove.

Pošaljite upit

Uvod u proizvod

Usvajajući tehnologiju sinkronog postavljanja s četiri-glave, odlikuje se velikom brzinom (11000 točaka na sat), visokom preciznošću (±0,01 mm) i inteligentnim radom, podržavajući 0201 mikro-komponentu i QFP/BGA close-pin čipove. Opremljen sa 6-sustavom vida kamera, ima programiranje jednim klikom za automatsku optimizaciju i kompatibilan je s 505mm×430mm PCB pločama. Primjenjiv je na područja kao što su potrošačka elektronika, LED rasvjeta i automobilska elektronika, pružajući profesionalnu ambalažu otpornu na udarce i vodu kako bi se osigurala sigurnost transporta. To je učinkovito i stabilno SMT rješenje koje ispunjava različite proizvodne zahtjeve uz visoke troškove.

Osnovni parametri

Prodoct Model	HW-T6-64F
Točnost zakrpe	0,05 mm			Ponovite točnost		0,05 mm
točnost pozicioniranja	0,01 mm			Kontinuirano radno vrijeme		Can work continuously>24h bez gašenja
Brzina zakrpe	9000-10000kom/h
Područje zakrpe	50F490*360mm	s pladnjem			Patch Scope		kuglice, dioda, trioda, SOT, 30 * 30 mm, razmak pinova veći od 0,3 mm GFP, BGA itd., prihvatljiva vizualna prilagodba stranih komponenti
		50*50 mm
	430*240 mm	50*50 mm
		bez poslužavnika
Sustav glave na čekanju	Broj usisnih usta		6	sustav napajanja		Količina hranilice		50 位/44 位 bita (podložno 8 mm Fida)
	Vrsta mlaznice		JUKI RUI je primjenjiv			Vrste hranilica		Električni ulagač, pneumatski ulagač, vibracijski ulagač, IC ladica, itd
	Kutna potpora komponente		±180 stupnjeva			vrsta hranilice		Primjenjivo na hranilicu serije YAMAHACL
	Dostupna visina elementa		Manje od ili jednako 7 mm			Broj IC diska		4 diska (384 位 bita)
	Krenite na isti način		Dvostruka glava sa			Veličina IC diska		D650*Š330 mm
	Raspon vakuumskog međuspremnika		4,5 mm			Metoda na čekanju		Automatska optimizacija materijala
	Maksimalno putovanje po Z osi		20 mm			Način hranjenja		Ručno/automatsko preuzimanje
Sustav prijenosa PCB ploča	Osnovna debljina		Manje od ili jednako 3 mm automatski način rada 3-5mm obradni rub	sustav opskrbe plinom		Izvor vakuuma		Generator vakuuma (prekid velike brzine s oštećenjem vakuuma)
	Orbitalna regulacija		Ručna/električna automatska regulacija			Vakuumski mehanizam		Generator vakuuma velike-brzine, visokog{1}}protoka za aktivno uništavanje
	Način prijenosa		Zadana ploča s lijeve na desnu stranu, podržava obje strane funkcije povezivanja, ploča s jednim dijelom			Pritisak krvarenja		0,5-0,6 mp
	sigurnosni sustav		Anti{0}}antistatička pokretna traka, senzor prijenosne ploče			Zahtjevi za izvor plina		Uređaj za odvajanje ulja-vode ne zahtijeva manje od 50L vanjskog uređaja za filtriranje prašine i stabilizaciju tlaka
sustav kinetičke kontrole	operativni sustav		Na temelju windows sustava samostalno smo razvili inteligentni operativni sustav	sustav vida		Identificirajte opremu		Jedna Mark kamera, četiri-kamere za prepoznavanje velike brzine i jedna visoko{1}}precizna kamera
	Kontrolirajte domaćina		industrijski upravljački host procesora visokih- performansi			Indikator		17-inčni industrijski kontrolni zaslon
	Sustav vožnje		Brzi-DSP pogon, AC servo motor			Kako fotografirati		Fiksni centar letačkog para
	Sigurnosni sustav		Tipka za zaustavljanje u nuždi, svjetlo alarma u tri-boje, otvoreni poklopac, mala brzina/zaustavljanje			RM		6heads istovremeno identificiraju, i istovremeno uzimaju materijal
	XY maksimalni hod		630mm*680mm			Označite identifikaciju točke		Ručno/potpuno automatsko pozicioniranje
	XY vozi stazu		Linearna vodilica + žičana šipka za kotrljanje / brušenje (opcionalno)			Sigurnosna detekcija		Automatska korekcija curenja materijala, automatska korekcija kuta komponente, automatski bačen nevažeći materijal
	XY motorički uzorak		Inteligentno linearno povezivanje krivulja ubrzanja i usporavanja, s algoritmom umetanja ravne linije			Metoda programiranja		Uvezite koordinatnu datoteku,-automatsko programiranje jednim ključem, optimalno planiranje putanje
	Vježbajte zaštitu		Visoko otporan{0}}lanac na habanje i fleksibilni kabel			Kompatibilan format datoteke		Format datoteke CSV / TXT može se izravno uvesti
Zaštita kruga	Zaštita od curenja, termoreaktivna ljuska, netopiva, ne topi se; izvrsno sučelje, nema pucanja, sprječava curenje			Vlast		AC 220V 50/60Hz 800W
okvirna dimenzija	(Stolno računalo) (Prije pakiranja) D1310Š1340V1320 mm (nakon pakiranja) D1410Š1410V1520 mm			Težina		(Stolno računalo) (Prije pakiranja) 438 kg (Nakon pakiranja)530kg

Osnovna prednost

Velika brzina i učinkovitost, s jakim proizvodnim kapacitetom

Teoretski vrhunac je 10.000 točaka na sat, a stvarna proizvodnja je stabilna na 4.000 do 6.000 točaka na sat (ovisno o složenosti komponenti). Sa sinkronom montažom s četiri-glave, učinkovitost daleko premašuje onu opreme s jednom-glavom ili dvo-glavom.

Inteligentna optimizacija putanje automatski izračunava najbolji redoslijed postavljanja, smanjuje vrijeme mirovanja i poboljšava ukupnu brzinu.

Stabilan i izdržljiv, s kontinuiranom proizvodnjom 24 sata

Točnost ponovljivosti je 0,02 mm, što osigurava visoko{1}}preciznu montažu 0201 mikro-komponenti, QFN/BGA blisko-čipova itd., sa stopom prinosa većom ili jednakom 98%.

Uvezene osnovne komponente (tajvanske TBI vodilice, Panasonicovi servo motori) osiguravaju dugotrajan-rad bez ometanja ili odstupanja, što ga čini prikladnim za neprestanu-proizvodnju dan i noć.

Više{0}}namjenski u jednom uređaju s jakom kompatibilnošću

Podržava 0201 velike komponente, pokrivajući otpornike, kondenzatore, LED diode, QFP, SOP, SOJ, BGA itd., ispunjavajući zahtjeve raznih industrija kao što su potrošačka elektronika, LED rasvjeta i industrijska kontrola.

Brza izmjena linija, fleksibilna konfiguracija Feide (hranilica), praktično prebacivanje između malih serija i više varijanti, smanjujući vrijeme zastoja.

Pametan i{0}}bezbrižan, jednostavan za rukovanje

Potpuno automatsko programiranje jednim-klikom, automatska optimizacija staza postavljanja, čak i početnici mogu brzo započeti, smanjujući oslanjanje na kvalificirane radnike.

Vi-sustav vizije visoke razlučivosti (konfiguracija sa 6 kamera), automatski ispravlja položaje komponenti, smanjuje ručnu intervenciju i osigurava točniju montažu.

Ušteda energije i zaštita okoliša, smanjenje troškova

Visoko{0}}učinkoviti sustav napajanja štedi 20% do 30% energije u usporedbi s tradicionalnim strojevima za površinsku montažu (SMT), značajno smanjujući troškove električne energije tijekom dugotrajne-upotrebe.

Dizajn -zahtijeva malo održavanja, dug radni vijek ključnih komponenti, smanjena učestalost zamjene potrošnog materijala i niži ukupni trošak upotrebe.

Naši proizvodi

Glavne funkcije

1. Velika-brzina i precizna montaža

Sinkrona površinska montaža s četiri-glave: četiri glave za montažu rade istovremeno, s teoretskom maksimalnom brzinom od 8000 točaka na sat. U stvarnoj proizvodnji, brzina je stabilna na 4000 do 6000 točaka na sat (ovisno o složenosti komponenti).

Visoko{0}}precizno pozicioniranje: točnost ponovljivosti od 0,02 mm, a najmanja komponenta koja se može montirati je ultra-mala 0201 (0,3 mm)

Vizualno precizno poravnanje: Opremljen sa 6 industrijskih kamera (uključujući kameru visoke razlučivosti od 5-megapiksela), automatski ispravlja položaj i kut komponenti

2. Opsežna kompatibilnost komponenti

Podržava više vrsta pakiranja

Konvencionalne komponente: 0201-5050 paket otpornika i kondenzatora

IC čipovi: SOP, SOJ, QFP, QFN, BGA (maksimalna podrška 45 × 45 mm)

Posebne komponente: LED perle, komponente nepravilnog-oblika itd

Višestruki načini dodavanja: Podržava 8 mm/12 mm/16 mm dodavač-montiran na remen,-montiran na cijevi-i panel-montirane komponente

3. Inteligentno upravljanje proizvodnjom

Inteligentna optimizacija putanje: automatski izračunajte optimalni redoslijed postavljanja kako biste smanjili vrijeme mirovanja

Sustav-nadzora u stvarnom vremenu: vizualizacija podataka o proizvodnji, automatski alarm za nenormalne situacije

4. Fleksibilna konfiguracija proizvodnje

Brza izmjena kabela: feida stalak se može brzo zamijeniti, a vrijeme prebacivanja za male serije i više varijanti je manje od 15 minuta

Fleksibilna veličina ploče: Podržava do 505 mm × 430 mm PCB ploče

Veliki kapacitet stanice za materijal: standardna konfiguracija uključuje 44 do 50 8mm mjesta dodavanja (proširivo)

5. Štednja energije-i ekološki prihvatljiv dizajn

Visoko{0}}učinkovit sustav napajanja: Štedi 20%-30% energije u usporedbi s tradicionalnom opremom

Niska{0}}buka pri radu: < 65 decibela, pogodno za okruženja u radionici

Inteligentni način mirovanja: Automatski smanjuje potrošnju energije kada je u stanju pripravnosti

Tipična područja primjene

Industrija LED rasvjete

Montaža LED rasvjetnih ploča: Prikladno za učinkovitu montažu LED kuglica kao što su 3528 i 5050, podržavajući velike -veličine svjetlosnih ploča (do 505 mm × 430 mm).

Zasloni za vanjske zaslone: mogu stabilno montirati LED module kako bi zadovoljili zahtjeve proizvodnje reklamnih zaslona, prometnih signala itd.

Potrošačka elektronika

Precizna montaža malih PCB ploča za pametne nosive uređaje kao što su pametni satovi i Bluetooth slušalice.

Upravljačka ploča kućanskih uređaja: podržava konvencionalne otpornike i kondenzatore kao što su 0402 do 1206 i SOP čipove, pogodne za daljinske upravljače i upravljačke module pametne kuće.

Industrijska kontrola i automobilska elektronika

Matična ploča za industrijsku kontrolu: Može biti opremljena čipovima s bliskim-pinovima kao što su QFP i BGA (razmak od 0,5 mm), ispunjavajući zahtjeve PLCS-a, servo pogona itd.

Automobilska elektronika: Prikladno za srednje i male serijske proizvodnje radara za vožnju unatrag, kontrolnih ploča za svjetiljke vozila itd.

Prednosti tvrtke

Jaka tehnička snaga

Snažan tim za istraživanje i razvoj: Imamo tim za istraživanje i razvoj sastavljen od starijih inženjera, s bogatim iskustvom u industriji i tehničkom akumulacijom.

Osnovne tehnologije se mogu neovisno kontrolirati: Napravljeni su pomaci u ključnim tehnološkim poljima kao što su kontrola pokreta, vizualno prepoznavanje i softverski algoritmi, postizanje neovisnog istraživanja i razvoja i razbijanje tehnološkog monopola unutar industrije.

Izvanredna kvaliteta proizvoda

Strogi sustav upravljanja kvalitetom: Prošli smo EU CE certifikaciju sustava upravljanja kvalitetom. Od nabave sirovina do proizvodnje i proizvodnje, svaka karika je strogo kontrolirana kako bi se osigurala stabilna i pouzdana kvaliteta proizvoda.

Napredni proizvodni proces: usvojeni su napredni modularni dizajn i proizvodni proces, a sve ključne komponente potječu od dobro-poznatih marki kako bi se osigurala stabilnost i pouzdanost opreme.

Kompletan servisni sustav

Potpun-sustav usluga nakon prodaje: Uspostavljena je globalna mreža usluga nakon-prodaje, koja pruža 7* 24-satnu online tehničku podršku i odgovara na zahtjeve kupaca u roku od 2 sata.

Profesionalni servisni tim: Imamo tim iskusnih servisnih inženjera koji kupcima mogu pružiti pravovremenu i učinkovitu tehničku podršku i rješenja.

Prilagođene usluge: Pružite prilagođene proizvode i usluge na temelju potreba kupaca kako biste zadovoljili njihove individualizirane zahtjeve.

Jaka tržišna konkurentnost

Neovisno istraživanje i razvoj, smanjenje troškova: Osnovne tehnologije su neovisno razvijene, učinkovito smanjujući troškove proizvodnje, a proizvodi imaju visoku cijenu.

Posvećena usluga i brz odgovor: Sposoban je brzo odgovoriti na zahtjeve kupaca i smanjiti njihove troškove.

Dobra reputacija marke

Postoje brojni uspješni slučajevi: proizvod je uspješno primijenjen u mnogim -poznatim poduzećima i dobio je veliko priznanje.

Dobar ugled u industriji: uživa dobar ugled i kredibilitet unutar industrije i pouzdan je partner kupaca.

Struktura pakiranja

Sloj	Materijali i proces	Opis funkcije
Unutarnji sloj	Anti{0}}antistatička PE folija + vrećica s mjehurićima	Otporan-na vlagu i apsorpciju udara, sprječava površinske ogrebotine
Srednji sloj	5 cm debele EPE biserne pamučne štitnike za kutove izrađene po narudžbi	Precizno obavija tijelo stroja, ublažava kritične komponente (npr. glavu za postavljanje)
Vanjski sloj	Kućište od -fumigacije-besplatno za izvoz	Otporan-na pritisak i{1}}na padove, prolazi testove vibracija u海运/zračnom prijevozu

Vrsta zaštite	Metoda provedbe
Prevencija vlage	Sredstvo za sušenje postavljeno unutra (vlažnost<10%RH) + Anti-rust paper (for metal components)
Dizajn protiv-prevrtanja	↑↑↑ Oznake težišta na kućištu + ugrađeni-metalni nosači za pričvršćivanje u obliku slova L-
Anti{0}}antistatičko pakiranje	Precizni PCB/servo motori zasebno zatvoreni u anti-vrećama od aluminijske folije
