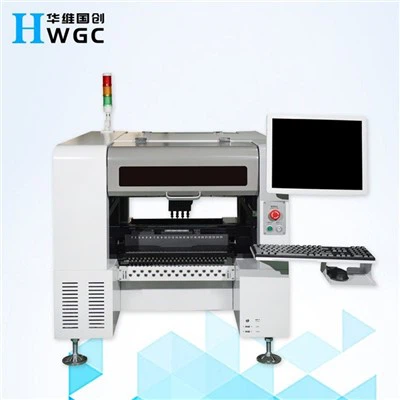

Automatski nosač velike brzine renomiranog brenda

PICKANDPLACEMACHINE velike količine proizvodnje s kratkim ciklusom

Pošaljite upit

Uvod u proizvod

Primjena Huaweijevog nacionalnog inovacijskog SMT stroja u raznim industrijama u malim i srednjim poduzećima

Sažetak: Ovaj članak predstavlja primjenu Huaweijevog nacionalnog inovacijskog SMT stroja u raznim industrijama u malim i srednjim poduzećima, uključujući elektroničke proizvode, medicinske uređaje, automobilsku elektroniku i druga područja. Korištenje ovog stroja ne samo da poboljšava učinkovitost proizvodnje i kvalitetu proizvoda, već također smanjuje proizvodne troškove i vrijeme.

Uvod: Uz kontinuirani razvoj znanosti i tehnologije, elektronička industrija također brzo raste. SMT tehnologija je postala jedna od temeljnih tehnologija u proizvodnji elektronike. Huaweijev nacionalni inovacijski SMT stroj nova je generacija inteligentne proizvodne opreme koju je razvila tvrtka Huawei Technology Co., Ltd. na temelju godina iskustva u istraživanju i razvoju. Integrira napredne tehnologije poput preciznog pozicioniranja, rada velike brzine i preciznog otkrivanja. Primjena ovog stroja u raznim industrijama u malim i srednjim poduzećima donijela je nove mogućnosti i izazove proizvodnji i upravljanju.

Područja primjene: Huaweijev nacionalni inovacijski SMT stroj naširoko se koristi u raznim industrijama, uključujući elektroničke proizvode, medicinske uređaje, automobilsku elektroniku i druga područja. U području elektroničkih proizvoda, ovaj se stroj uglavnom koristi za proizvodnju tiskanih ploča i elektroničkih komponenti kao što su kondenzatori, otpornici i IC-ovi. U području medicinskih uređaja uglavnom se koristi za proizvodnju raznih medicinskih uređaja poput srčanih stimulatora, defibrilatora i slušnih pomagala. U području automobilske elektronike uglavnom se koristi za proizvodnju raznih automobilskih elektroničkih komponenti kao što su upravljačke jedinice motora, sustavi protiv blokiranja kotača i kompresori klima uređaja.

Prednosti: Primjena Huaweijevog nacionalnog inovacijskog SMT stroja u malim i srednjim poduzećima donijela je mnoge prednosti proizvodnji i upravljanju. Prvo, ovaj stroj poboljšava učinkovitost proizvodnje. Rad velike brzine i tehnologija preciznog pozicioniranja mogu uvelike poboljšati učinkovitost proizvodnje i smanjiti vrijeme proizvodnje. Drugo, poboljšava kvalitetu proizvoda. Tehnologija precizne detekcije može otkriti kvalitetu svake komponente u stvarnom vremenu i osigurati kvalitetu konačnog proizvoda. Treće, smanjuje troškove proizvodnje. Inteligentni proizvodni proces može smanjiti radnu snagu i materijalne resurse potrebne za proizvodnju, čime se smanjuju troškovi proizvodnje.

Zaključak: Ukratko, primjena Huaweijevog nacionalnog inovacijskog SMT stroja u malim i srednjim poduzećima donijela je nove prilike i izazove proizvodnji i upravljanju. Ne samo da poboljšava učinkovitost proizvodnje i kvalitetu proizvoda, već također smanjuje proizvodne troškove i vrijeme. Ovaj stroj ima široke izglede za primjenu u raznim industrijama u malim i srednjim poduzećima.

banner

10-1


Broj glava za postavljanje	4 (visoka točnost)
Broj IC ladica	48
Broj hranilica	50/44 (ovisno o dodavaču od 8 mm)
Točnost pozicioniranja	0.01 mm
Ponovljena točnost montaže	0.05 mm
Raspon otpora brzine montaže	5000-8000Pcs/h kapacitivnosti komponenti
Primjenjive komponente	otpornik, kondenzator, čip, perla lampe 0201-30*30 mm itd.
Podržana maksimalna površina PCB-a	5050mm-(50F)350190mm /(44F)350*260mm
Hranilice	električni dodavač, pneumatski dodavač, vibrirajući dodavač, IC ladica itd.
Uređaji za prepoznavanje	mark kamera x1, kamera za brzo prepoznavanje x4, kamera visoke preciznosti x1
Maksimalna visina primjenjivih komponenti	Manje od ili jednako 7 mm
Način prijenosa PCB-a	trostupanjski ulaz, automatsko spajanje s lijeva na desno, automatsko pozicioniranje PCB-a
Označite pozicioniranje	ručno / automatski
Metoda programiranja	automatsko programiranje nakon ručnog uvoza datoteka PCB koordinata
Kontrolni sustav	Kontrolni sustav HuaweiGuochuang
Maksimalna duljina koraka XY osi	629 mm * 679 mm
Tragovi XY osi	vodilica za linearno kretanje + odvijač
Način kretanja XY osi	inteligentno povezivanje ubrzanja i usporavanja krivulje i linije, integrirani algoritam linearne interpolacije.
Kontrolno računalo	industrijsko upravljačko računalo s Intelovim procesorom visokih performansi
Način podešavanja staza	električni
Raspon pufera mlaznice	4,5 mm
Maksimalna duljina koraka Z osi	20 mm
Raspon kuta za komponente	±180 stupnjeva
Motor	Serija AC servo motora
Vozač	brzi DSP drajver
Zahtjevi za dovod zraka	filter ulja za vodu, veći ili jednak 50L, filter za prašinu i stabilizator pritiska zraka itd.
Vakuumsko napajanje mlaznice	generator vakuuma koji integrira funkciju praska vakuuma velike brzine
Raspon tlaka dovoda zraka	0.5-0.7Mpa
OS	Neovisno istraživanje i razvoj SMT inteligentnog OS-a temeljenog na Windowsima
PCB zahtijeva	3-5mm obrađen rub u automatskom načinu rada
Vision Display	17-inčni industrijski kontrolni zaslon
Kabel	izdržljivi savitljivi kabel（10 milijuna puta）
Napajanje	220V 50/60Hz
Prosječna snaga	600W
Dimenzije stroja	stolni stroj 1140900900mm vertikalni stroj 90011401340mm
Težina	(stolni stroj)210kg (vertikalni stroj)280kg
